Zastosowanie
- stacje uzdatniania wody i oczyszczalnie ścieków
- pompy obiegowe i głębinowe
- dmuchawy napowietrzające
- urządzenia wysokociśnieniowe – pompy tłokowe w myjniach, wtryskarki, pracy hydrauliczne, sprężarki gazów
Właściwości elektryczne
- moc od 0,75 do 710kW
- napięcie zasilania 3x400VAC
- przeciążalność 110% przez 1 minutę
- wbudowany filtr przeciwzakłóceniowy (sieciowy) dla wszystkich mocy
- wbudowany dławik do kompensacji mocy biernej (dla falowników o mocy do 90kW)
Wejścia - wyjścia
- wbudowane 3 wejścia analogowe (2x napięciowe 0-10V, 1x prądowe 0 lub 4-20mA)
- możliwość zwiększenia liczby wejść analogowych za pomocą karty OPC-G1-AIO
- wbudowane 2 wyjścia analogowe (napięciowe i prądowe, dowolnie konfigurowalne)
- możliwość zwiększenia liczby wyjść analogowych za pomocą karty OPC-G1-AO
- 6 wyjść dwustanowych (4 tranzystorowe, 2 przekaźniki), z możliwością rozbudowy o 2, 4 lub 7 za pomocą karty OPC-G1-RY2
- standardowo dostępne interfejsy komunikacyjne Modbus RTU, BACnet MS/TP, Metasys N2
- USB
Użyteczne funkcje i zabezpieczenia
Funkcje sterujące
- sterowanie wektorowe dla silników asynchronicznych
- wielopompowość:
- jedna regulowana + 8 dołączanych + 1 dodatkowa (zapasowa)
- każda z 4 pomp jest regulowana, a potem przełączana na sieć + jedna zapasowa
- rozproszony układ kaskadowy z pompami master-slave
- wbudowana logika programowalna (mini PLC)
- rozszerzony regulator PID – 3 regulatory dla dodatkowych pętli regulacji, np. sterowania zaworami, grzałkami itp.
Funkcje zabezpieczające
- wykrywanie pracy „na sucho”
- funkcja napełniania pustego rurociągu
- ochrona zaworów i armatury przed efektem uderzenia młota hydraulicznego
- wykrywanie pracy na granicy charakterystyki – rozszczelnienie instalacji
- mechanizm odblokowania wirnika
- mechanizm oczyszczania filtrów – obrót wsteczny
- detekcja prędkości wirującego wirnika i wznowienie pracy bez uderzeń prądowych
- zabezpieczenie przeciwprzeciążeniowe (przegrzanie falownika)
- detekcja niskiego obciążenia na wyjściu – uszkodzenia wirnika
- kontrola ilości włączeń
Oszczędzanie energii
- automatyczne przełączenie na sieć
- wyłączenie przy braku odbioru
- automatyczne przechodzenie w stan oszczędzania energii
Funkcje dodatkowe
- tryb pożarowy
- linearyzacja
- wybór jednostek fizycznych przyjaznych dla użytkownika
- zegar czasu rzeczywistego (RTC) z opcjonalną baterią podtrzymującą
- panel obsługi z dużym wyświetlaczem i językiem polskim (19 języków)
- możliwość konfiguracji jednostek dla wartości zadanej i procesowej
Stopień ochrony IP

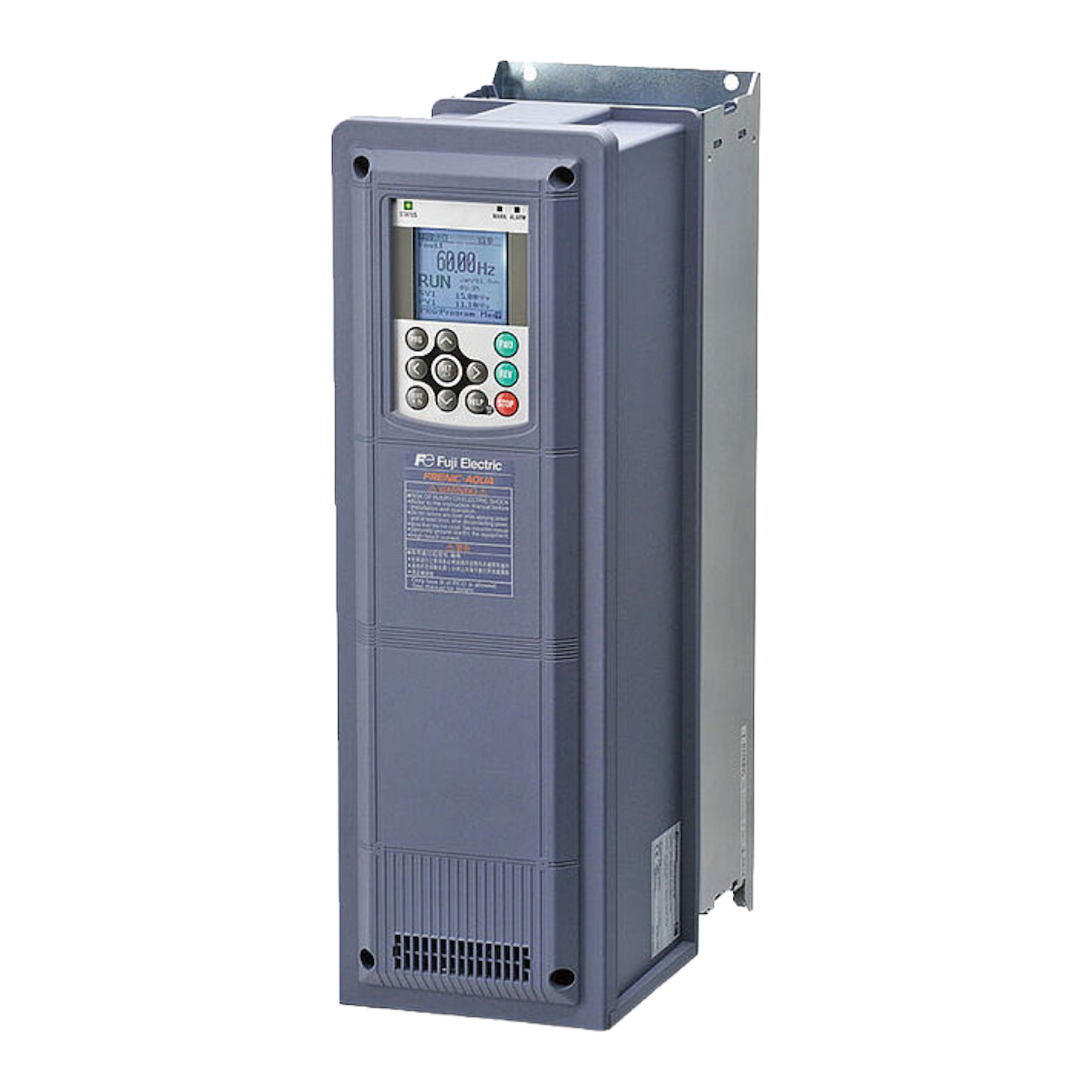

Falowniki FRENIC AQUA występują w tym samym rozmiarze w wersjach ze stopniem ochrony IP21 i IP55 (do mocy 90kW), a dla mocy od 110 do 710kW jako IP00 lub jako kompletne szafy napędowe z IP44 oraz IP54. Dodatkowo płytki PCB posiadają w standardzie lakierowanie ochronne według normy IEC 61721-3-3 w klasie 3C3.
Zakłócenia i odporność elektromagnetyczna
Wbudowany w standardzie filtr EMC i dławik redukujący harmoniczne pozwalają na bezproblemowy montaż i zmniejszają liczbę zewnętrznych połączeń.
Konfiguracja i programowanie
Falowniki FRENIC AQUA są wyposażone w gniazdo USB, dzięki któremu można połączyć komputer PC bez dodatkowych konwerterów. Połączenie z bezpłatnym programem Loader pozwala na edycję i archiwizację parametrów oraz śledzenie informacji o stanie pracy napędu (prądy, napięcia, wartości na wejściach i wyjściach sterujących itp.).
Obudowa falownika o wydłużonym kształcie, jak również uniwersalność parametryzacji pozwala na łatwą migrację z rozwiązań innych producentów, np. Vacon, Danfoss, czy ABB, zapewniając dodatkowo szereg unikalnych funkcji.
Eksploatacja i konserwacja
Falowniki serii FRENIC AQUA zaprojektowane są do pracy ciągłej i żywotności przynajmniej 10 lat. Przy regularnej konserwacji i wymianie zużywających się podzespołów można ten czas znacząco wydłużyć.
Modułowa budowa tych falowników umożliwia łatwą wymianę elementów eksploatacyjnych, takich jak:
- płyta z kondensatorami głównymi szyny DC,
- wentylatory chłodzenia
oraz niektórych elementów podatnych na uszkodzenia:
- płyta sterująca z wejściami analogowymi
- bloki zacisków i przyłączy
- osłona czołowa
- kratki wentylatorów
- klawiatura z wyświetlaczem LCD
- system uszczelek.
W modelach o mocy powyżej 45kW są dostępne praktycznie wszystkie elementy składowe przetwornic.
Gwarancja
Firma Amtek, jako generalny dystrybutor przetwornic Fuji Electric w Polsce oferuje swoim klientom wsparcie techniczne oraz 5-letnią gwarancję*
* 5-letnią gwarancją objęte są przetwornice FRENIC AQUA, zakupione w firmie Amtek, dla których została uzgodniona dokumentacja projektowa uwzględniająca cześć elektryczną, dobór silnika do instalacji oraz środowisko instalacji jest zgodne ze specyfikacją. Gwarancja obejmuje uszkodzenia spowodowane wadami ukrytymi.
Opcjonalne karty rozszerzeń
Możliwe magistrale komunikacyjne
- karta komunikacyjna CC-Link (OPC-CCL) [PDF; 15,09 MB]
- karta komunikacyjna DeviceNet (OPC-DEV) [ZIP; 0,8 MB]
- karta komunikacyjna PROFIBUS DP (OPC-PDP2) [PDF; 1,95 MB]
- karta komunikacyjna CANopen (OPC-COP2) [ZIP; 1,06 MB]
- karta komunikacyjna LonWorks (OPC-LNW) [PDF; 3,72 MB]
- karta komunikacyjna Ethernet (OPC-ETH) [PDF; 5,28 MB]
Inne karty rozszerzeń
- karta interfejsu wyjścia przekaźnikowego (2 wyjścia) (OPC-RY) [PDF; 2,7 MB]
- karta interfejsu wyjścia przekaźnikowego (7 wyjść) (OPC-RY2) [PDF; 0,77 MB]
- karta analogowych wyjść i wejść (OPC-AIO) [PDF; 0,22 MB]
- karta analogowych wyjść prądowych (OPC-AO) [PDF; 0,63 MB]
- karta wejściowa czujników temperatury Pt100 (OPC-PT) [PDF; 4,04 MB]
